末端電能綜合治理裝置
日期：2024-06-05 / 人氣：1254 / 來源：艾伯森電氣
1、產品介紹：
艾伯森電氣10年專業末端電能綜合治理，對于末端零線電流過大超標、末端低電壓、三相不平衡、諧波電流過大、采用先進的末端電能綜合治理采用的是電源模塊進行無功補償，補償后的功率因數一般在0.98以上，這是目前國際上最先進的電力技術。末端電能綜合治理全時響應小于10ms補償。快速分補補償方式和精確細化補償。
2、產品特點：
（1）補償效果：
ABSVG1000系列可以進行無級補償，完全實現了精確補償，并且不會發生系統無功的過補償或者欠補償。
（2）產品功能：
可以進行不平衡補償、無功補償和諧波濾除；且三種工作模式可以任意組合，工作模式可通過優先級設置實現容量自動分配。
（3）、濾波能力：
ABSVG1000系列不產生諧波更不會放大諧波、不受諧波干預補償，并且可以濾除2-13次的諧波;
（4）ABSVG1000系列與電容補償一體控制：
ABSVG1000系列可以直接控制電容器的投切。實現電容器粗調、ABSVG1000系列精細調節的模式；實現經濟補償組合方式。
2、技術參數：
類別 | 項目 | 指標 | ||||
名稱 | 產品名稱 | ABIFSEY-ABSVG1000系列 | ||||
規格 | 電壓等級 | 380V | 690V | |||
模塊規格 | 30k | 50k | 100k | 100k | ||
模塊尺寸 （W*H*D） （注1） | 480*130*440 | ? |
|
|
| |
480*200*530 |
| ? |
|
| ||
680*200*530 |
| ? | ? |
| ||
680*200*580 |
|
|
| ? | ||
輸入 | 工作電壓 | 380V（-20%+20%）、690V（-20%～+20%） | ||||
工作頻率 | 50Hz（-10% ~ +10%） | |||||
電流互感器 | 100:5 ~ 10000:5 | |||||
功能 | 補償諧波 | 2-13次 | ||||
諧波濾除率 | ＞90% | |||||
補償無功 | -1~+1可調 | |||||
補償三相不平衡 | 100%不平衡完全補償 | |||||
通訊 協議 | 通訊方式 | 485、Modbus協議 | ||||
通訊接口 | RS485 | |||||
上位機軟件 | 有，所有參數可通過上位機設置 | |||||
故障報警 | 有，最多可記錄500條報警信息 | |||||
監控 | 支持各模塊獨立監控/整機集中監控 | |||||
技術 指標 | 全響應時間 | ≤20ms | ||||
有功損耗 | ≤2.5% | |||||
散熱方式 | 智能風冷 | |||||
噪聲 | ≤60dB | |||||
等效開關頻率 | 80kHz | |||||
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |||||
CT安裝位置 | 負載側/電網側 可選 | |||||
可并聯電容路數 | 不限 | |||||
機械 特性 | 單機尺寸 | 柜體：最小600*800*2200 / 壁掛式與機架式尺寸相同 | ||||
重量 | 25kg（50kvar） 50kg（100kvar） | |||||
環境 要求 | 工作溫度 | -10℃~+50℃ | ||||
海拔 | <5000米 | |||||
相對濕度 | <95%，無凝露 | |||||
防護等級 | IP20（更高防護等級可定制） | |||||

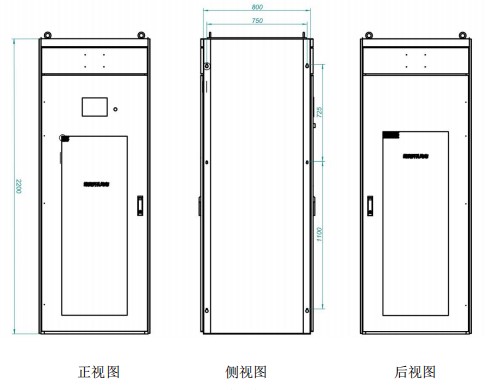

4、建議柜體尺寸規格
標準柜體尺寸 mm(寬*深*高)為 800*800*2200mm，亦可以定制機柜尺寸，

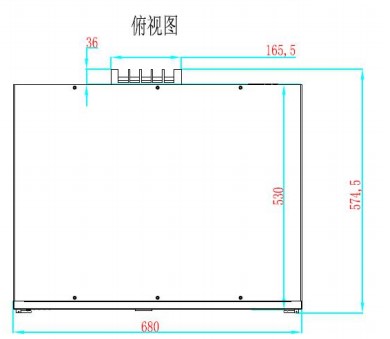

5、模塊外形尺寸圖：
作者：艾伯森電氣
