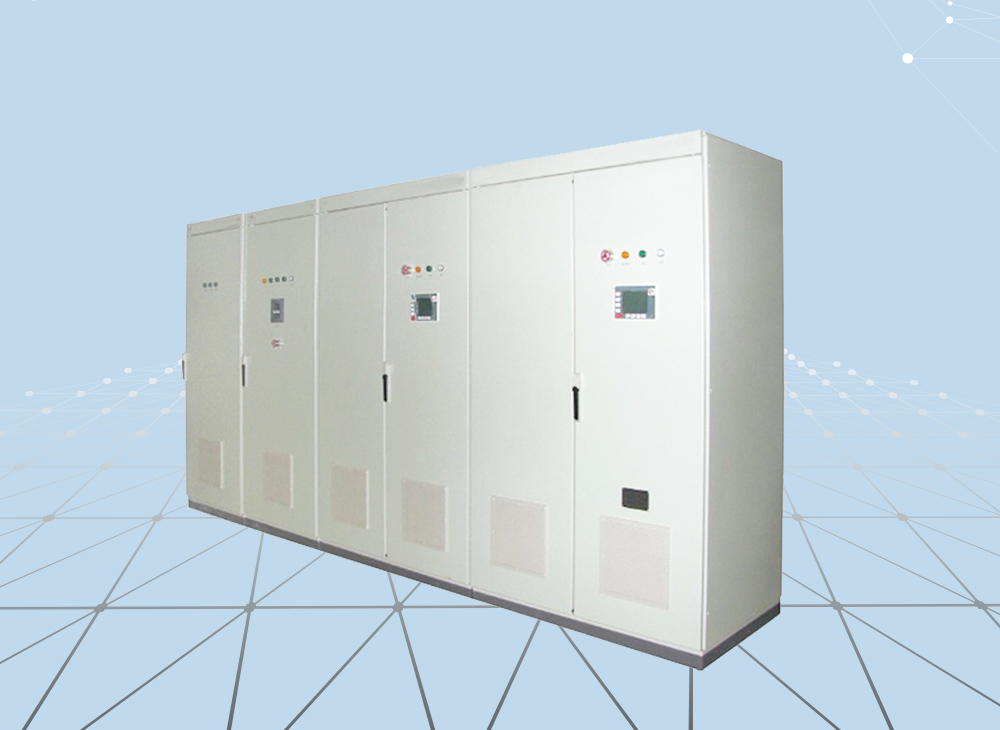

高壓SVG動態無功補償裝置
日期：2021-12-13 / 人氣：4192 / 來源：艾伯森電氣
產品概述
Abifsey系列高壓動態無功補償裝置是以IGBT為核心的無功補償系統，能夠快速連續地提供容性或感性無功功率，實現考核點恒定無功、恒定電壓和恒定功率因數等控制，保障電力系統穩定、高效、優質地運行。在配電網中，將中小容量的ABSVG產品安裝在某些特殊負荷（如電弧爐）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，例如提高功率因數、克服三相不平衡、消除電壓閃變和電壓波動、抑止諧波污染等。
產品特點
Abifsey系列高壓SVG產品采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，以設定的無功性質及大小、功率因數、電網電壓等為控制目標運行，動態的跟蹤電網電能質量變化調節無功輸出，并能實現曲線設定運行，提升電網質量。
易操作、高性能、高可靠性的ABSVG產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，具有以下特點：
● 模塊化設計，安裝、調試、設定簡便。
● 動態響應速度快，響應時間≤5ms。
● 輸出電流諧波（THD）≤3%。
● 多種運行模式滿足用戶需求，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、負載補償模式，目標值可實時更改。
● 實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。
● 抑制電壓閃變，改善電壓質量，穩定系統電壓。
● 電路參數精心設計，發熱量小，效率高，運行成本低
● 設備結構緊湊，占地面積小。
● 主電路采用IGBT組成的H橋功率單元鏈?zhǔn)酱?lián)結構，每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波后正弦度良好。
● 采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。
● 功率電路模塊化設計，維護簡單，互換性好。
● 保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并能實現故障瞬間的波形錄制，便于確定故障點，易維護，運行可靠性高。
● 人機界面友好顯示，對外通訊提供了RS485等接口，采用標準Modbus通訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、分時控制、示波器（AD通道強制錄波）、故障瞬間電壓/電流波形記錄等特色功能。
● ABSVG設計包含與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。
● 投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。
● 與系統連接時，不需要考慮交流系統相序，連接方便。
● 可并聯安裝，極易擴展容量。并機運行使用光纖通訊，通訊速度快，能夠完好的滿足實時補償?shù)囊蟆?/p>
技術參數
項目 | 參數 |
額定補償容量 | ±1Mvar～±100Mvar |
輸入 | |
工作電壓（V） | 6kV、10kV、27.5kV、35kV |
工作頻率（Hz） | 50Hz±5% |
性能指標 | |
系統電壓不平衡保護 | 整定范圍：4%～10% |
無功調節范圍 | 從額定容性無功到額定感性無功連續可調 |
輸出電壓總諧波畸變率（并網前） | ≤5% |
輸出電流總諧波畸變率THD | ≤3% |
響應時間 | <4ms |
效率 | 額定運行工況≥99.2% |
過載電流倍數 | 1.2 |
壽命 | 20年 |
過載保護 | 自動限流在100%額定輸出 |
顯示與控制 | |
補償功能 | 無功補償、諧波電流補償、負序電流補償、綜合補償、恒電壓補償 |
顯示 | 7英寸中文彩色觸摸屏 |
環境條件 | |
環境溫度 | -30℃ ~ 50℃ |
儲存環境 | -40℃ ~ 65℃ |
相對濕度 | 最大95%，無凝露 |
海拔高度 | 1000米以下（高于1000米需定制） |
地震烈度 | ≤8度 |
應用領域
Abifsey系列高壓SVG產品可廣泛應用于石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業中，為各種異步電動機、變壓器、晶閘管變流器、變頻器、感應爐、照明設備、電弧爐、電力機車、提升機、起重機、沖壓機、吊車、電梯、風力發電機、電梯、電焊機、電阻爐、石英熔煉爐等設備提供高質量、高可靠性的無功補償及濾波的解決方案。
Abifsey系列高壓SVG產品可以增強電力傳輸能力、減小電能損耗、補償無功功率、治理諧波、抑制閃變、穩定電網電壓、平衡三相系統、改變系統的阻尼特性、提高系統的穩定性。
作者：艾伯森電氣
